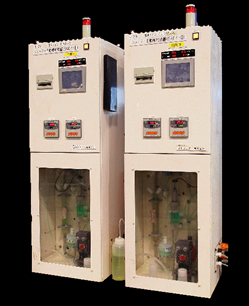

常に最適なめっき液を保つ自動分析補給装置 SACP-Ⅲ
硫酸ニッケル濃度・pH・めっき温度管理を記録し、最良なめっきを常時サポート。
【 1 】特 徴
- 最大5薬液の計量自動補給が可能です。(オプション含む)
- めっきの析出速度と皮膜特性の安定に貢献します。
- 硫酸ニッケル濃度・pH・分析時の温度・めっきタンク内の温度を常に計測します。
- 運行データ・警報データを印字できます。
- 停電時でもデータは保存されます。
- 操作は扱いやすいタッチパネルです。
- 表示は見やすいLEDです。
【 2 】仕 様
| 分 析 装 置 |
入力電源 | AC100Ｖ 1φ 50/60Ｈｚ 10A (ケーブル2ｍ付) |
|---|---|---|
| ニッケル濃度分析 | フローセル型吸光光度計(ＬＥＤ) 0～50(g/l)±0.5(g/l)(硫酸ニッケル) 濃度補正機能付きシンプル校正 |
|
| ｐＨ分析 | ガラス複合電極 3～9ｐＨ±0．05ｐＨ | |
| めっき温度測定 | Ｐｔ100Ω 0．00～99．9(℃)±0．5(℃) | |
| めっき温度調節機能 | (AC100Ｖ ＯＮ-ＯＦＦ出力) | |
| 分析温度測定 | Ｐｔ100Ω 0．00～99．9(℃)±0．5(℃) | |
| ターン数補正 | 任意のターン数・係数の入力による上昇管理(ニッケル濃度・ｐＨ・温度) | |
| プリンター | 日時・ニッケル濃度・ｐＨ・温度・分析温度・ターン数・ 液補給量警報発生時内容印字・警報解除時印字(任意選択可) 感熱紙P-58-30 |
|
| 通信機能 | ＲS-485(出力) | |
| サンプリング液冷却 | ジムロート冷却器(カプセルフィルター付) 冷却量5(L/min) 冷却口径ＶＰ-13 |
|
| サンプリングポンプ | 100(mL/min)PFAチューブ(外径6ｍｍ 内径4ｍｍ 20ｍｍ付き) | |
| 寸法 | 450(W)×400(D)×1500(H) (単位ｍｍ) | |
| 重量 | 60ｋｇ |
| 補 給 装 置 |
薬液槽 | ＰＥ(ポリエチレンタンク) 100Ｌ×3 |
|---|---|---|
| 寸法 | 1500(W)×450(D)×1400(H) (単位ｍｍ) | |
| 重量 | 本体60ｋｇ |
詳細図面はこちら
【 3 】オプション
- 析出防止整流器
- データ管理システム(通信ソフト・ＲS485ケーブル・ＲS485/ＲS232C変換機・ＲS232Cケーブル・パソコン)
- ご要望に応じて省スペースタイプの補給装置もご用意できます。
- 精密電子機器ですので環境の良い場所に設置してください。
※本仕様は改良のため予告無く変更する場合があります。尚、仕様については、環境、諸条件などにより異なる場合があります。
2004年2月作成
